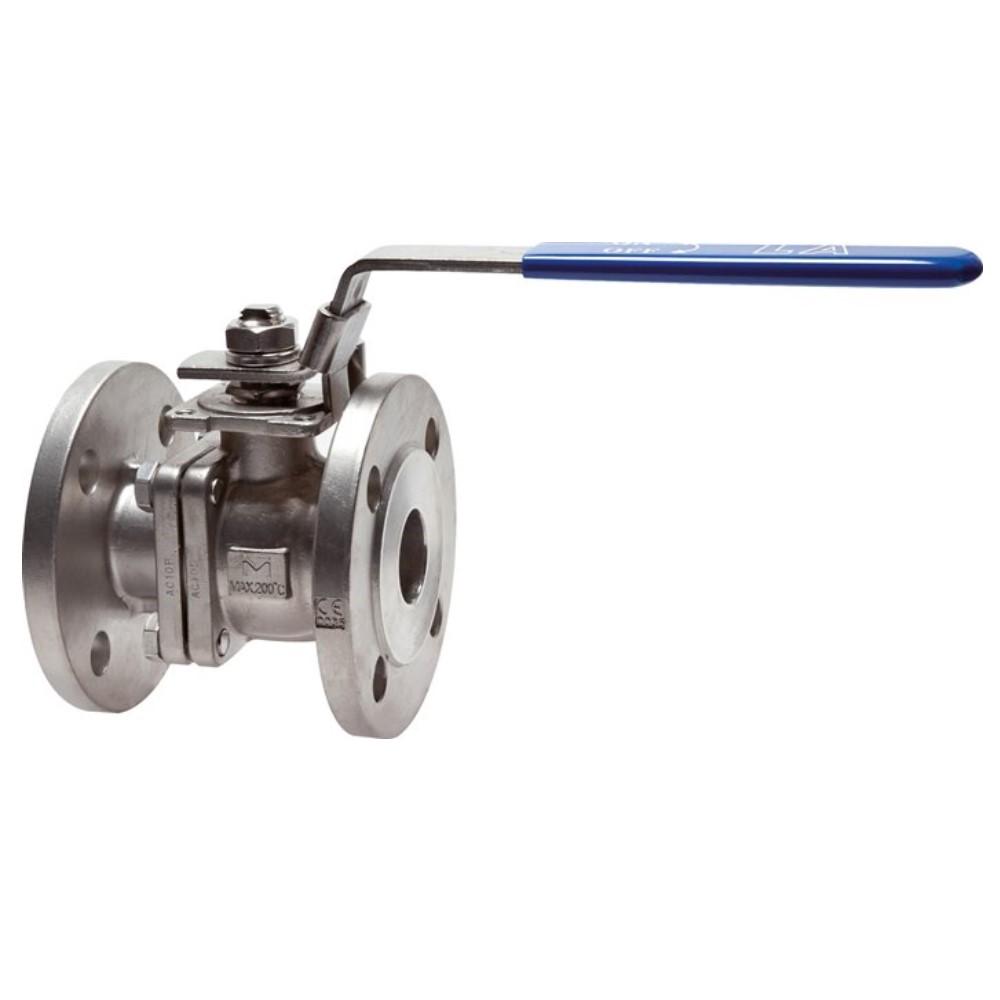

Laippapalloventtiili - ruostumaton teräs 1.4408 - kaksiosainen - täysi reikä - DN 15 - 200 - PN -0,9 - 40
(Esimerkillinen edustus)
| alkaen € 189,00 |
| sis. ALV€ 189,00 |
| lisäksi € 14,00 postituskulut |
Käyttöalue
- Laippapalloventtiili sopii erinomaisesti sulkuventtiiliksi ja käytettäväksi veden, höyryn, öljyn, paineilman, polttoaineiden, liuottimien, aggressiivisten väliaineiden ja tyhjiössä.
- Palloventtiilin kotelo, pallo ja kahva ovat ruostumatonta terästä. Hana on varustettu teflonista ja fluorikumista valmistetuilla tiivisteillä.
- Kaksiosainen palloventtiili on suunniteltu täydellä kanavalla.
- Kokonaispituus on standardoitu DIN 3202-F4 (DIN EN 558-1, sarja 14) mukaan. Myös ISO 5211 -standardin mukainen asennuslaippa on asennettu, mikä mahdollistaa taajuusmuuttajan asennuksen.
- Käsivipu voidaan lukita lukolla.
- Kotelon materiaali - ruostumaton teräs 1.4408
- Materiaali pallo - ruostumaton teräs 1.4408
- Kahvan materiaali - ruostumaton teräs 1.4301
- Tiivistemateriaali - PTFE (15 % GF)/FKM
- Nimellisleveys - 15-200
- Kotelon pituus - 115 - 400 mm
- A - 45 - 268 mm
- B - 65 - 320 mm
- d - 95 - 375 mm
- R - 169 - 925 mm
- Käyttöpaine -0,9 - 40 bar
- Lämpötila -20 - +200 °C
- Vakioasennuslaippa - ISO 5211
Teknisen piirustuksen löydät tuoteselosteesta.
Mallit (11)
Narrow your selection
Nimellinen halkaisija
Kotelon pituus
A
b
d
R
ISO 5211
Artikkelinro: KHFL15931003
Mallivalikoima
| Nimellinen halkaisija | 15 |
| Kotelon pituus | 115 mm |
| A | 45 mm |
| b | 65 mm |
| d | 95 mm |
| R | 169mm |
| ISO 5211 | F04 |
Artikkelinro: KHFL15931005
Mallivalikoima
| Nimellinen halkaisija | 20 |
| Kotelon pituus | 120 mm |
| A | 58 mm |
| b | 75 mm |
| d | 105 mm |
| R | 169mm |
| ISO 5211 | F04 |
Artikkelinro: KHFL15931006
Mallivalikoima
| Nimellinen halkaisija | 25 |
| Kotelon pituus | 125 mm |
| A | 68 mm |
| b | 85 mm |
| d | 115 mm |
| R | 205 mm |
| ISO 5211 | F05 |
Artikkelinro: KHFL15931007
Mallivalikoima
| Nimellinen halkaisija | 32 |
| Kotelon pituus | 130mm |
| A | 78 mm |
| b | 100 mm |
| d | 140 mm |
| R | 205 mm |
| ISO 5211 | F05 |
Artikkelinro: KHFL15931008
Mallivalikoima
| Nimellinen halkaisija | 40 |
| Kotelon pituus | 140 mm |
| A | 88mm |
| b | 110 mm |
| d | 150 mm |
| R | 267mm |
| ISO 5211 | F07 |
Artikkelinro: KHFL15931009
Mallivalikoima
| Nimellinen halkaisija | 50 |
| Kotelon pituus | 150 mm |
| A | 102 mm |
| b | 125 mm |
| d | 165 mm |
| R | 267 |
| ISO 5211 | F07 |
Artikkelinro: KHFL15931010
Mallivalikoima
| Nimellinen halkaisija | 65 |
| Kotelon pituus | 170mm |
| A | 122mm |
| b | 145 mm |
| d | 185mm |
| R | 298mm |
| ISO 5211 | F07 |
Artikkelinro: KHFL15931011
Mallivalikoima
| Nimellinen halkaisija | 80 |
| Kotelon pituus | 180mm |
| A | 138mm |
| b | 160 mm |
| d | 200mm |
| R | 390 |
| ISO 5211 | F07 |
Artikkelinro: KHFL15931000
Mallivalikoima
| Nimellinen halkaisija | 100 |
| Kotelon pituus | 190mm |
| A | 162mm |
| b | 190mm |
| d | 235mm |
| R | 390mm |
| ISO 5211 | F07 |
Artikkelinro: KHFL15931002
Mallivalikoima
| Nimellinen halkaisija | 150 |
| Kotelon pituus | 350 mm |
| A | 218mm |
| b | 250 mm |
| d | 300 mm |
| R | 743mm |
| ISO 5211 | Q12 |
Artikkelinro: KHFL15931004
Mallivalikoima
| Nimellinen halkaisija | 200 |
| Kotelon pituus | 400mm |
| A | 285mm |
| b | 320 mm |
| d | 375mm |
| R | 925mm |
| ISO 5211 | Q12 |
